燃料电池教学实验台,自循环水击实验装置

一、SHYL-XY133 燃料电池教学实验台介绍：

燃料电池发电系统控制单元是整个实验装置的核心部分，通过控制燃料电池堆的温度、氢气压力、空气风量和尾气排放，实现燃料电池发电系统的热管理和水管理。针对不同负载，可研究恒电流、恒电压、恒功率、恒电 阻等多种方式下的电堆特性，绘制相应的特性曲线。

通过调整和优化控制变量，确定最优操作条件，获得最佳的系统输出性能。针对不同类型电堆，通过比较电堆特性曲线，评价电堆性能。

实验台外观尺寸：160cm*75cm*150cm

二、SHYL-XY133 燃料电池教学实验台特点：

1、实现燃料电池系统的电压、电流、功率、氢气流量、氢气压力、电堆温度、风扇电压、环境温度的检测与显示。

2、实现电堆温度和尾气排放控制。

3、制定燃料电池性能测试规则，建立电堆性能评价模型。

4、设计制作全检测型燃料电池性能分析实验系统平台。

5电堆功率100W，仪表由系统独立12V供电，系统耗氢1.5L/min，Labview显示界面编程。

6、线性负载60W、可选电子负载300W、阻性负载（LED阵列）50W。

三、SHYL-XY133 燃料电池教学实验台热管理和水管理：

针对风冷型燃料电池堆，通过调节风扇电压，改变风扇转速，控制电堆温度；针对水冷型燃料电池堆，通过调节循环水泵电压，改变冷却水流量，控制电堆温度，实现电堆的热管理。设定电磁阀开闭周期和占空比，调节尾气排放量，控制电堆内部湿度，实现电堆水管理。

四、SHYL-XY133 燃料电池教学实验台特性研究

应用所提供的线形负载（变阻器）和灯泡负载，通过观察显示仪表，初步了解电堆的电流、电压和功率特性。利用所提供的电子负载，进行恒电流、恒电压、恒功率和恒电阻实验，绘制不同负载变化下的V－I和P－I曲线，研究电堆的输出特性。燃料电池堆V－I曲线绘制，空冷型燃料电池堆V－I曲线。

五、SHYL-XY133 燃料电池教学实验台性能评价

对于不同类型的燃料电池堆，在确定最优操作条件基础上，比较最佳性能输出曲线，划分功率输出段，分析计算极化压降、欧姆压降和浓差压降的形状、斜率和变化幅值，确定各功率段性能曲线的陡降点。检测各曲线陡降点V-I值，利用所建立的电堆性能评价模型，评价电堆各功率段性能。电堆最佳性能曲线比较结果和性能评价模型。

六、SHYL-XY133 燃料电池教学实验台性能优化

调节精密减压阀，控制氢气进气压力；调节风扇电压或冷却水流量，控制电堆温度；调节尾气排放量。控制电堆湿度。通过比较不同功率变化下的V－I曲线，确定最优操作条件，获得相同系列电堆的最佳系统输出性能曲线

七、SHYL-XY133 燃料电池教学实验台主要实验项目：

1、线形负载和灯泡负载电堆性能实验

2、恒值负载电堆性能实验

3、不同温度电堆性能曲线实验

4、不同压力电堆性能曲线实验

5、不同尾气排放量电堆性能曲线实验

6、最佳电堆性能曲线实验

7、不同类型电堆性能评价实验

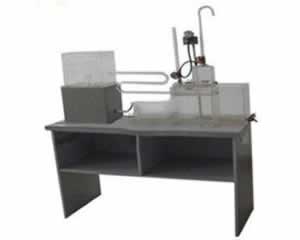

一、自循环水击实验装置技术参数：

1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。

2、作用水头：250mm±10mm，水击升压大于3000mm。

3、调压筒调压作用比：η>60%。

4、压力表：由医疗设备厂提供的精确小量程压力表。

5、扬水机出水管：400mm,水击扬水机最大扬程：370mm。

6、恒位水箱、集水箱、供水管、调压筒、扬水机出水管、水击室、压力室均由有机玻璃制成，实验原理构造一目了然。

7、低噪声无锈蚀水泵，扬程：10m，最大流量：12L/min，转速：2800r/min，功率：90W。

8、其他：管路、阀门；整体框架：不锈钢材质。

9、外形尺寸：1200×470×1550mm。

二、自循环水击实验装置主要配置：

水泵、测压表、恒位水箱、集水箱、水击室、压力室、供水管、调压筒、扬水机出水管、阀门、不锈钢框架。

三、自循环水击实验装置主要用途：

1、适合于工程流体力学（水力学）教学实验。

2、演示水击扬水机、水击波传播（水击能的利用）的工作原理。

3、演示调压筒消减水击压强的工作原理。
