流化床干燥实验台,填料吸收装置,化工实训装置

流化床干燥实验装置

一、流化床干燥实验台,填料吸收装置,化工实训装置技术参数:

1、空气旋涡泵:风量450m3/h,风压120mmH2O,效率66%,轴功率0.75KW。

2、电加热箱:功率2KW,不锈钢材质。

3、U型压差计:测量流化床总塔压差及进风流量。

4、电控箱:在电控箱上装有智能温控仪表,测量干燥室的进出口温度;电源开关、风机开关,按下开关旋钮对应的工作开始进行。

5、实验台架及控制屏均为不锈钢材质,结构紧凑、外形美观、流程简单、操作方便。

6、外形尺寸:1500×600×2000mm。

数据采集型:配计算机、微机接口和数据处理软件、温度传感器、压差传感器、涡轮流量计及流量积算仪。能在线监测压差、温度、流量等实验数据。

二、流化床干燥实验台,填料吸收装置,化工实训装置主要配置:

实验装置由流化床干燥设备、调节仪表和控制系统三部分组成,除床身筒体一部分采用高温硬质玻璃外,其余均采用不锈钢制造,漩涡风机,不锈钢预热器,不锈钢气流均布器,不锈钢高硼硅流化床,不锈钢旋风分离器,不锈钢固体加料斗;床层温度计,U型压差计,转子流量计,加热管,电压电流表,加热管,喷塑控制箱;物料加载,取样操作,加热功率调节,加热器温度控制仪,孔板流量计,差压传感器,压力传感器,流化状态观察口,流化床力学性能观察口。温度测试由PT100(精度0.1℃)铂热电阻测量,增加相对湿度传感器;8路万能信号输入巡检仪显示床身温度、床身湿度、空气温度、空气流量、空气压力、床层压降;本实验台包括电子称最高称重2Kg。

三、流化床干燥实验台,填料吸收装置,化工实训装置主要用途:

了解流化床干燥装置的基本结构、工艺流程和操作方法;学习测定物料在恒定干燥条件下干燥特性的实验方法,实验研究干燥条件对于干燥过程特性的影响;掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。

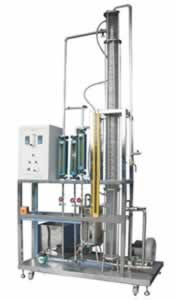

流化床干燥实验装置



SHYL-HL81 填料吸收实验装置

一、流化床干燥实验台,填料吸收装置,化工实训装置技术参数:

1、吸收塔采用填料塔,尺寸:φ100×800mm,塔体为透明有机玻璃,便于学生观察相关实验现象

2、填料:φ10×10×1mm瓷拉西环,吸收介质:二氧化碳气体,吸收剂:水。

3、风机:风压≥0.04Mpa,排气量≥85L/min。

4、流量计流量:气体转子流量计两个,大流量液体转子流量计一个

5、压差计:U型压差计,观察上下塔压降变化。

6、压力仪表:测量范围0-2.5MPa,精度0.5级;温度仪表:测量范围-50–150℃,精度0.5级。

7、混合稳压罐:不锈钢制作,对空气和二氧化碳气体充分混合、稳压后输出。

8、框架为不锈钢,结构紧凑,外形美观,流程简单,操作方便。

9、外形尺寸:2000×600×1700mm。

数据采集型(SHYL-HL81-2):配计算机、微机接口和数据处理软件、温度传感器、压差传感器、涡轮流量计及流量积算仪。能在线监测压差、温度、流量等实验数据。

二、流化床干燥实验台,填料吸收装置,化工实训装置主要配置:

吸收塔、风机、混合稳压罐、流量计、U型压差计、蓄水箱、水泵、压力仪表、温度仪表、不锈钢框架、控制屏。

三、流化床干燥实验台,填料吸收装置,化工实训装置实验用途:

1、了解填料吸收塔的结构、流程及操作方法。

2、观察填料吸收塔的流体力学行为并测定在干、湿填料状态下填料层压降与空塔气速的关系。

3、测定总传质系数Kya,并了解其影响因素。

填料吸收实验装置
