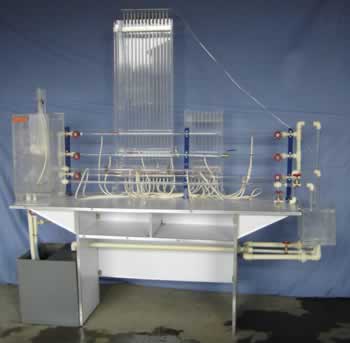

SHYL-LX574/575 流体力学综合实验装置

SHYL-LX574/575 流体力学综合实验装置
  • 货号:
  • 型号规格:SHYL-LX574/575
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 价格:询价
  • 产品详情
一、流体力学综合实验装置主要参数:

1、运行环境:温度0-400C,相对湿度:≤90%RH,电源:220V/50Hz。

2、雷诺管:长1100mm、内径φ14mm,有机玻璃。

3、柏努利管:总长1100mm、内径φ40mm和φ14mm,有机玻璃管制作,按两点法求出各有变化点的动静压头。

4、沿程阻力管:长1100mm、内径φ14mm,有机玻璃制作,两测压点间的距离:800mm。

5、局部阻力管:长1100mm、内径φ14mm,有机玻璃制作,上装文丘里流量计、闸阀,可用来测定流体流经铜闸阀的前后压差,以及对文丘里流量计进行校核。

6、测压计:φ8X600mm,压差计内的指示液为水,无毒、操作安全

7、水泵:最高扬程:12m,最大流量:20L/min,转速2800r/min,功率120W。

8、计量水箱:透明有机玻璃制作,外壁带有计量刻度。

9、实验水箱:有机玻璃制成,约40L,上装指示液盒,指示液为红墨水。

10、蓄水箱:容积约60L,PVC板焊制而成。

11、实验所用的流体—水为全循环设计。

12、其他:管路、阀门及电路控制系统;整体框架:不锈钢材质。

13、外形尺寸:1500×550×1600mm。

二、流体力学综合实验装置主要用途:

可测定雷诺、伯努利方程、沿程阻力系数和突扩、突缩、阀门局部阻力系数、可进行孔板、文丘里和皮托管流量系数的实验。

三、流体力学综合实验装置主要配置:

实验台桌,PVC板蓄水箱,有机玻璃整流稳压水箱,有机玻璃雷诺测试管,有机玻璃伯努利方程测试管,有机玻璃沿程阻力系数测试管,有机玻璃突扩、突缩测试管,有机玻璃阀门局部阻力系数测试管,有机玻璃孔板流量计测试管、有机玻璃文丘里流量计测试管、皮托管测试管,能量方程测压板,其它阻力高位测压板,低噪音防腐蚀水泵200W、扬程7m,流量5m3,APS进回水管及铜调节阀门组等。

575型增加流量采集传感器1套、差压传感器17套,温度传感器,带标准信号万能信号输入巡检仪,配有数据采集,自动数据分析处理、绘制曲线功能的软件等。
