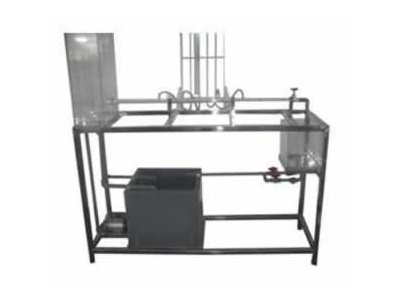

SHYL-LX550/551 局部阻力系数测定实验装置

• 货号：
• 型号规格：SHYL-LX550/551
• 品牌：上海育联
• 所在地：上海
• 供货总量：大量供货

• 价格：询价元

1、实验水箱是有机玻璃精制成，带有稳压溢流口。

2、水泵：功率90W，扬程：8m，额定流量：10L/min。

3、局部阻力管：φ32 mm，L=400mm；φ21 mm，L=400mm，两点测压点的距离为200mm。

4、蓄水箱是由PVC板制做而成。

5、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。

6、测压管：φ8×600mm透明有机玻璃管。

7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。

8、外形尺寸：1500×450×1500mm。

二、局部阻力系数测定实验装置主要用途：

1.掌握测定管道局部水头损失系数的方法。

2．对圆管突扩突缩局部阻力系数的经验公式实验验证与分析。

3．加深对局部阻力损失机理的理解。

三、局部阻力系数测定实验装置主要配置：

实验台桌，有机玻璃整流稳压水箱，三种不同管径的实验管段，PVC板储水箱，低噪音防腐蚀水泵，取压管；调节阀门组；测压板，塑料计量杯，APS上水管和回水管等。

SHYL-LX551型增加流量采集传感器、差压传感器，温度传感器，万能信号输入巡检仪，配有数据采集，自动数据分析处理、绘制曲线功能的软件等。
