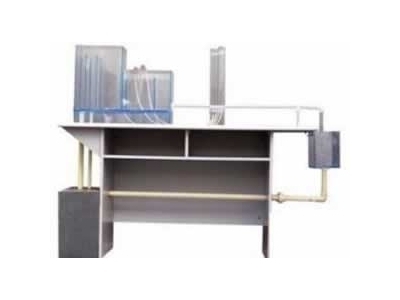

SHYL-LX580/581 毕托管测速实验装置

SHYL-LX580/581 毕托管测速实验装置
  • 货号:
  • 型号规格:SHYL-LX580/581
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 价格:询价
  • 产品详情
1.毕托管测速实验装置主要参数:

外行尺寸:1500×500×1500mm

电源:220V,功率:120W

蓄水箱:400×450×450mm。

采用低噪声无锈蚀环保型小水泵,最高扬程:10m,额定流量:12L/min

恒压供水箱及计量水箱用透明有机玻璃制作。

运行环境:温度0-400C,相对湿度:≤90%RH。

测压管直径:φ8mm,压差计内的指示液为水,无毒、操作安全。

实验流量:0~200ml/s,毕托管适用范围20~200cm/s,实验流速范围100~200cm/s。

其他管路、阀门,整体框架:不锈钢材质。

2.毕托管测速实验装置实验目的:

掌握毕托管测量点流速的技能;

了解毕托管的构造和适用性。

分析管嘴淹没射流的点流速分布及点流速因数的变化规律。

3.毕托管测速实验装置主要配置:

PVC板蓄水箱,有机玻璃整流稳压水罐,有机玻璃实验管道,毕托管,调节阀门,测压计,塑料计量杯,APS回水管,实验台桌等。

581型增加流量采集传感器1套、差压传感器1套,温度传感器,带标准信号万能信号输入巡检仪,配有数据采集,自动数据分析处理、绘制曲线功能的软件等。

毕托管测速实验装置
