自循环离心泵综合实验装置,离心泵特性曲线测定实验装置

一、自循环离心泵综合实验装置技术参数:

1、运行环境:温度0-400C,相对湿度:≤90%RH,电源:220V/50Hz,可连续操作

2、离心泵采用20SG2.5-15G型管道离心泵,额定功率:0.37KW,转速:2800r/min,吸程:8m,效率:34%,流量:2.5m3/h,扬程:15m,实验范围宽,能明显出现空化汽蚀现象。

3、压力表采用Y-100型量程为(0-0.6Mpa)

4、文丘里流量计流量:0~5.5m3/h。

5、蓄水箱:约70L,不锈钢材质,当停止供水开启灌泵阀时,可使泵运行时出现汽蚀现象。

6、实验所用的流体—水为全循环设计。

7、电控箱,装有开关指示灯、功率表,对其中泵的功率进行显示。

8、其他:管路、阀门;整体框架:不锈钢材质。

9、外形尺寸:1650×650×1500mm。

二、自循环离心泵综合实验装置主要配置:

两台防腐实验水泵,0.4级精密正负压力表,数显光电转速测试仪,文丘里流量计,流量差压传感器,力矩测试重力传感器,不锈钢真空圆水罐,有机玻璃标定计量水箱,APS管串、并连管路,铜阀门调节组,万能信号巡检仪万能信号输入巡检仪显示流量、重力、温度、差压,带轮可移动的不锈钢支架及配电箱等。

SHYL-LX562型增加带标准信号流量采集传感器1套、温度传感器,正负压力传感器4套,带标准信号的数显光电转速测试仪,带标准信号的万能信号输入巡检仪,配有数据采集,自动数据分析处理、绘制曲线功能的软件等。

三、自循环离心泵综合实验装置实验目的:

1、适合于工程流体力学(水力学)教学实验。

2、了解离心泵的结构、特性及操作;熟悉离心泵的工作原理

3、掌握离心泵主要参数的测定方法,测量一定转速下的离心泵特性曲线。

4、泵串、并联实验

5、泵汽蚀实验

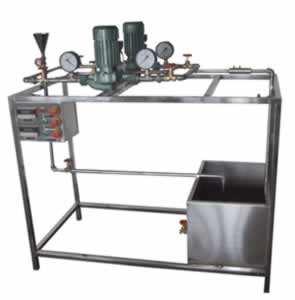

自循环离心泵实验装置









一、离心泵特性曲线测定实验装置技术参数:

外形尺寸:1500×500×1700mm

电源:220V,功率:750W

二、离心泵特性曲线测定实验装置主要配置:

防腐实验水泵,0.4级精密正负压力表,数显光电转速测试仪,文丘里流量计,差压传感器,力矩测试重力传感器装置,PVC板蓄水箱,有机玻璃标定计量水箱,铜阀门调节组,万能信号输入巡检仪显示流量、重力、温度、差压,带轮可移动的角铁支架及配电箱等。

SHYL-LX560型增加带标准信号流量采集传感器1套、温度传感器,正负压力传感器4套,带标准信号的数显光电转速测试仪,带标准信号的万能信号输入巡检仪,配有数据采集,自动数据分析处理、绘制曲线功能的软件等。

三、离心泵特性曲线测定实验装置主要用途:

通过调节不同流量及在不同流量时的功率,测定水头与流量曲线,在此基础绘出效率与流量曲线。

离心泵特性曲线测定实验装置
