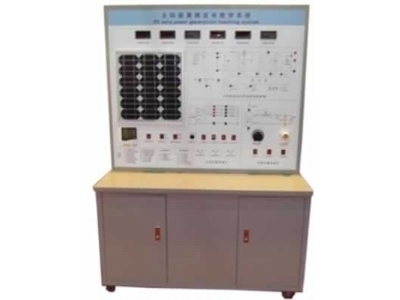

SHYL-XY143 太阳能光伏发电系统实验装置

• 货号：
• 型号规格：SHYL-XY143
• 品牌：上海育联
• 所在地：上海
• 供货总量：大量供货

• 价格：询价元

一、太阳能光伏发电系统实验装置应用范围：

太阳能光伏发电系统实验装置主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

二、太阳能光伏发电系统实验装置运行技术条件（单相输出）

1、发电单元

光能

光伏模块功率：30Wp

光伏模块输出工作电压：17.5VDC

光伏模块工作电流：1.7A

模拟光源模块：100W调光灯

2、电力蓄能单元

蓄电池类型：免维护蓄电池

蓄电池组容量:12V/24Ah

蓄电池数量：1个

3、控制单元

太阳能充放电控制器：工作电压12V电流10A；三种输出模式：手动开＋手动关、光控开＋光控关、光控开＋时控关。

正弦波逆变器：输出波形正弦波、频率50HZ±1HZ；额定输入电压0.8V～17V、电流12A；额定输出电压220VAC±10%、电流0.9A；额定输出功率300W；输出功率因数≥95%（线性负载）逆变效率：≥82%。

输入市电：工作电压AC220V、频率50HZ；

工作环境：0℃～40℃、≤85%RH

4、显示单元

5、数字显示

直流电压表：光电池充电电压

直流电流表：光电池充电电流

直流功率表：光电池充电功率

交流电压表：逆变器输出电压

交流电流表：逆变器输出电流

交流功率表：交流负载使用功率

三、太阳能光伏发电系统实验装置控制运行过程演示和实验：

1、太阳能控制器欠压保护实验。

2、太阳能控制器充电过压保护实验。

3、太阳能控制器充电温度补偿实验。

4、控制器三种输出模式实验，手动开关切换（手动开＋手动关、光控开＋光控关、光控开＋时控关）

5、逆变器逆变原理实验（通过逆变器各测试点的测试）

6、逆变器与市电互补实验（手动开关切换）

7、逆变器输出过载保护实验

8、逆变器输出欠、过压保护实验

四、太阳能光伏发电系统实验装置实验项目：

1、太阳能电池光能量变换过程演示和实验

2、光伏摸块单元组成原理。

3、太阳能光电池能量转换组合原理。

4、在不同天气和日照强度下光波对光伏转换效率的影响实验。

5、在不同季节太阳运轨变换下对光伏能量转换的影响实验。

6、在不同季节环境温度变换下对光伏能量转换的影响实验。

7、太阳能电池直接负载实验。
