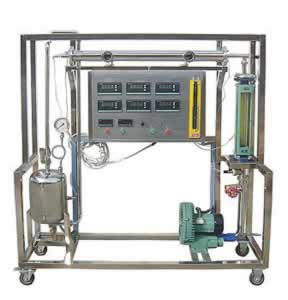

SHYL-HL80 传热实验装置,换热实验设备

SHYL-HL80 传热实验装置,换热实验设备
  • 货号:
  • 型号规格:SHYL-HL80
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 价格:询价
  • 产品详情
一、传热实验装置,换热实验设备技术参数:

1、套管换热器:内管ф22X1.5mm,外管ф52X1.5mm,换热段长度:1.0m。

2、蒸汽发生器:不锈钢制作,加热功率:2KW,操作电压220V。

3、气泵:离心式中压吹风机,功率:250W,转速:2800/min,风压:1300Pa,风量:8m3/min。

4、压力测量:测量范围:0-2.5MPa,精度0.5级;温度测量:测量范围:-50-150℃,精度0.5级。

5、热球风速仪:测量风速:0.05-10m/s;转子流量计:测量范围:4-40m3/h。

6、实验管道、阀门为不锈钢和铜结构。

7、框架为不锈钢,结构紧凑,外形美观,流程简单,操作方便。

8、外形尺寸:1500×550×1700mm。

数据采集型(SHYL-HL80-2型):配计算机、微机接口和数据处理软件、温度传感器、压力传感器、涡轮流量计及流量积算仪。能在线监测压力、温度、流量等实验数据。

二、传热实验装置,换热实验设备主要配置:

套管换热器、蒸汽发生器、气泵、热电偶、数显仪表、压力表、热球风速仪或转子流量计、实验管道、阀门、不锈钢框架、控制屏。

三、传热实验装置,换热实验设备实验目的:

1、熟悉传热实验的实验方案设计及流程设计。

2、了解换热器的基本构造与操作原理。

3、掌握热量衡算与传热系数K及对流传热膜系数α的测定方法。

4、了解强化传热的途径及影响传热系数的因素。

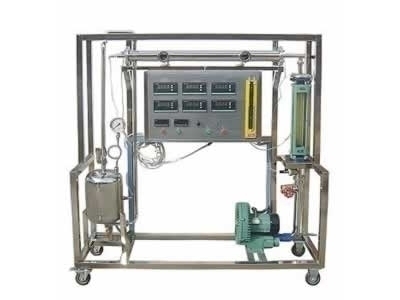

传热实验装置
